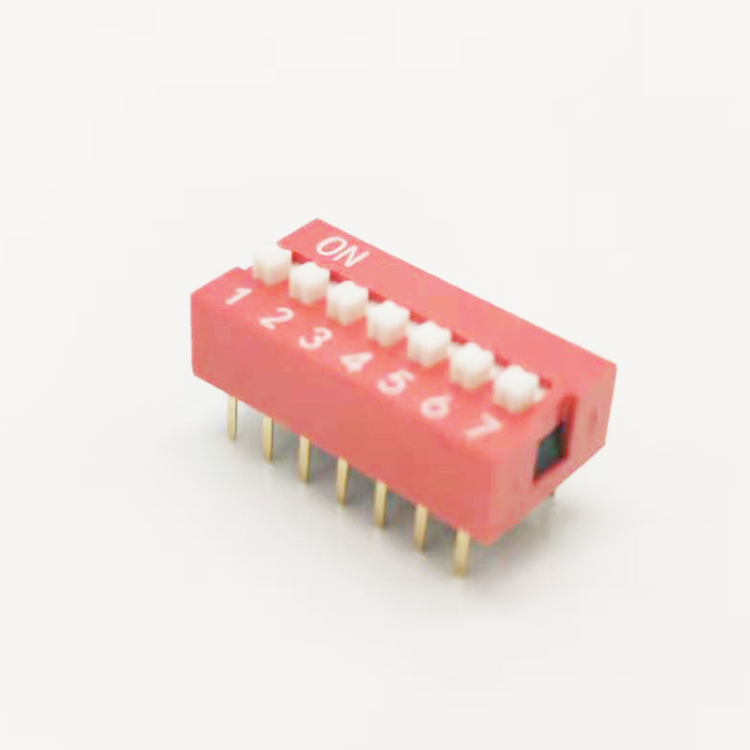

डीआईपी स्विच कॉम्पैक्ट मैनुअल इलेक्ट्रॉनिक स्विच होते हैं जिनका डिज़ाइन स्टैंडर्ड डुअल इन-लाइन पैकेज में उपलब्ध होता है। हार्डवेयर पैरामीटर कॉन्फ़िगरेशन के लिए इन्हें सीधे पीसीबी बोर्ड पर लगाया जा सकता है। औद्योगिक उपकरणों और कंट्रोल कैबिनेट डिज़ाइन में, डीआईपी स्विच पारंपरिक जम्पर ब्लॉक की तुलना में अधिक स्थिर और विश्वसनीय विकल्प हैं। ऑन-साइट वायरिंग के दौरान आसानी से खो जाने या गलत जगह पर रख दिए जाने वाले जम्पर कैप के विपरीत, डीआईपी स्विच ये अर्ध-स्थायी, बिना किसी उपकरण के कॉन्फ़िगरेशन प्रदान करते हैं। ये हार्डवेयर सेटअप को सरल बनाते हैं और उपकरण के दीर्घकालिक संचालन में छिपी हुई त्रुटियों को प्रभावी ढंग से कम करते हैं, यही कारण है कि इनका व्यापक रूप से औद्योगिक नियंत्रण और इलेक्ट्रॉनिक उपकरण डिज़ाइन में उपयोग किया जाता है।औद्योगिक डीआईपी स्विच के तीन सामान्य प्रकारविभिन्न डीआईपी स्विच संरचनाएं अलग-अलग पीसीबी इंस्टॉलेशन स्थितियों और ऑन-साइट संचालन परिदृश्यों के लिए उपयुक्त होती हैं। पेशेवर निर्माता विभिन्न उपकरण शेल और लेआउट डिज़ाइनों से मेल खाने के लिए तीन मुख्य शैलियाँ प्रदान करते हैं: 1. स्लाइड प्रकार का डीआईपी स्विचऔद्योगिक परियोजनाओं में यह सबसे व्यापक रूप से उपयोग किया जाने वाला डीआईपी स्विच है। इंजीनियर सर्किट को चालू या बंद करने के लिए ऊपर स्थित एक छोटे स्लाइडर को आगे-पीछे करते हैं।इसमें एक मजबूत संरचना है और ऑन/ऑफ स्थिति को स्पष्ट रूप से देखा जा सकता है। फील्ड स्टाफ पेशेवर परीक्षण उपकरणों के बिना भी एक नज़र में कॉन्फ़िगरेशन स्थिति की जांच कर सकता है, जिससे यह पारंपरिक पीसीबी टॉप-माउंटेड लेआउट के लिए आदर्श बन जाता है। 2. पियानो टाइप डीआईपी स्विचपियानो-शैली के डीआईपी स्विच में पियानो की कुंजियों की तरह शीर्ष स्लाइडर के बजाय किनारे पर कुंजियाँ लगी होती हैं। यह संरचनात्मक डिज़ाइन स्थापना स्थल पर आने वाली एक आम समस्या का समाधान करता है।जब पीसीबी को उपकरण के किनारे पर लगाया जाता है या संकीर्ण डिवाइस एनक्लोजर द्वारा सीमित किया जाता है, तो ऊपर से संचालन असंभव होता है। पियानो-प्रकार के स्विच साइड ऑपरेशन की अनुमति देते हैं, जो स्थान की कमी वाले एज-माउंटेड पीसीबी लेआउट के लिए पूरी तरह से अनुकूल होते हैं। 3. रोटरी टाइप डीआईपी स्विचरोटरी डीआईपी स्विच पारंपरिक स्वतंत्र स्लाइडर की जगह लेते हैं। इनमें एक छोटा घूमने वाला डायल होता है जो विशिष्ट हेक्साडेसिमल या बाइनरी मानों के साथ संरेखित होता है।यह प्रकार पैरामीटर सेटिंग के लिए विशेष रूप से लक्षित है। औद्योगिक नियंत्रण प्रणालियों में उपकरण पते, संचार चैनल और निश्चित कोडिंग पैरामीटर को कॉन्फ़िगर करने के लिए यह पसंदीदा विकल्प है।डीआईपी स्विच प्रकारों की तुलना तालिकायह सहज तुलना डिजाइन और खरीद इंजीनियरों को विभिन्न परियोजना आवश्यकताओं के लिए सही डीआईपी स्विच का शीघ्रता से चयन करने में मदद करती है: डीआईपी स्विच प्रकारमुख्य विशेषताएंसाइट पर मिलने वाले लाभसर्वोत्तम अनुप्रयोग परिदृश्यस्लाइड प्रकारऊपर की ओर स्लाइड करने वाला संचालन, स्पष्ट ऑन/ऑफ दृश्य संकेत, टिकाऊ संरचनाआसान निरीक्षण, कम विफलता दर, सार्वभौमिक अनुकूलतामानक शीर्ष-माउंटेड पीसीबी, सामान्य औद्योगिक नियंत्रण उपकरणपियानो का प्रकारसाइड कुंजी संचालन, ऊपर संचालन के लिए किसी स्थान की आवश्यकता नहीं।संलग्नक स्थान की सीमितता की समस्याओं का समाधान करता है, लचीली स्थापना।एज-माउंटेड पीसीबी, संकीर्ण आंतरिक स्थान वाले कॉम्पैक्ट उपकरणरोटरी प्रकाररोटरी डायल पोजिशनिंग, हेक्स/बाइनरी कोडिंग को सपोर्ट करता हैसटीक पैरामीटर सेटिंग, कोई कॉन्फ़िगरेशन विचलन नहींउपकरण पता सेटिंग, चैनल कोडिंग, संचार पैरामीटर कॉन्फ़िगरेशन डीआईपी स्विच के उपयोग के प्रमुख व्यावहारिक लाभ1. उपकरण डिजाइन की लागत कम करेंकई कम बिजली खपत करने वाले औद्योगिक उपकरणों को केवल सरल निश्चित पैरामीटर कॉन्फ़िगरेशन की आवश्यकता होती है। बुनियादी सेटिंग्स के लिए डिस्प्ले स्क्रीन या अतिरिक्त माइक्रोकंट्रोलर इंटरफेस जोड़ने से उत्पादन लागत में काफी वृद्धि होगी।डीआईपी स्विच बिना किसी सहायक सर्किट के सीधे हार्डवेयर कॉन्फ़िगरेशन का समर्थन करते हैं। यह बड़े पैमाने पर उत्पादित मानक उपकरणों के लिए सबसे किफायती समाधान है।2. पावर-डाउन कॉन्फ़िगरेशन मेमोरीसॉफ्टवेयर आधारित पैरामीटर सेटिंग्स डेटा को सुरक्षित रखने के लिए बैकअप बैटरी पर निर्भर करती हैं। बैटरी के पुराने होने या बिजली गुल होने से पैरामीटर नष्ट हो सकते हैं और उपकरण के संचालन में त्रुटियां आ सकती हैं।डीआईपी स्विच भौतिक यांत्रिक स्थिति निर्धारण का उपयोग करते हैं। बिजली कटौती या उपकरण के पुनः चालू होने पर भी, कॉन्फ़िगरेशन की स्थिति स्थायी रूप से स्थिर रहती है। इससे साइट पर मौजूद इंजीनियरों को बार-बार डीबगिंग करने की आवश्यकता नहीं पड़ती।3. उच्चतर हार्डवेयर सुरक्षासॉफ्टवेयर पैरामीटर दूरस्थ छेड़छाड़, प्रोग्राम क्रैश और सिस्टम बग के जोखिमों का सामना करते हैं। ये छिपे हुए खतरे उपकरण के असामान्य संचालन का कारण बन सकते हैं।डीआईपी स्विच की सेटिंग्स भौतिक हार्डवेयर के माध्यम से पूरी की जाती हैं। इन्हें सॉफ्टवेयर की खराबी के कारण हैक या संशोधित नहीं किया जा सकता है, जिससे उपकरण के स्थिर और सुरक्षित संचालन मापदंड सुनिश्चित होते हैं। सामान्य औद्योगिक अनुप्रयोग परिदृश्यडीआईपी स्विच (मानक 8-बिट एसएमडी और डीआईपी मॉडल सहित) विभिन्न इलेक्ट्रॉनिक और औद्योगिक नियंत्रण उपकरणों के लिए मानक सहायक उपकरण हैं:- औद्योगिक नियंत्रण प्रणाली: पीएलसी मॉडबस पते, बॉड दर और संचार मापदंड निर्धारित करें- कंप्यूटर पेरिफेरल हार्डवेयर: मदरबोर्ड पैरामीटर, एक्सपेंशन कार्ड फ़ंक्शन और आर्केड बोर्ड लॉजिक सेटिंग्स को कॉन्फ़िगर करेंआरएफ और वायरलेस उपकरण: गैराज डोर ओपनर, औद्योगिक रेडियो ट्रांसमीटर के लिए ऑपरेटिंग आवृत्तियों और चैनलों को समायोजित करें इंजीनियरों के लिए व्यावहारिक डीआईपी स्विच चयन मार्गदर्शिकासाइट पर पीसीबी उत्पादन और उपकरण रखरखाव के अनुभव के आधार पर, डीआईपी स्विच खरीदने से पहले तीन मुख्य संकेतकों की पुष्टि करें:1. पदों की संख्याअपने सर्किट डिज़ाइन के अनुसार आवश्यक कॉन्फ़िगरेशन बिट्स की पुष्टि करें। मानक औद्योगिक DIP स्विच 1-बिट से 12-बिट तक होते हैं। भविष्य में उपकरण फ़ंक्शन अपग्रेड के लिए 1-2 अतिरिक्त बिट्स आरक्षित रखें ताकि बोर्ड में कोई और बदलाव न करना पड़े। 2. माउंटिंग विधिअपने उत्पादन प्रक्रिया के अनुसार माउंटिंग प्रकार का चयन करें। थ्रू-होल डीआईपी माउंटिंग पारंपरिक प्लग-इन वेल्डिंग प्रक्रियाओं के लिए उपयुक्त है। लो-प्रोफाइल एसएमडी सरफेस माउंट मॉडल स्वचालित एसएमटी उत्पादन लाइनों और अति-कॉम्पैक्ट पीसीबी लेआउट के लिए उपयुक्त हैं। 3. जलरोधक और सफाई योग्य ग्रेडयदि वेल्डिंग के बाद आपके पीसीबी को स्वचालित सफाई प्रक्रियाओं से गुजरना पड़ता है, तो साधारण डीआईपी स्विच में फ्लक्स और सफाई विलायक के अवशेष आंतरिक संरचना में प्रवेश कर जाएंगे, जिससे खराब संपर्क होगा।पॉलीइमाइड टेप से सुरक्षित सीलबंद और साफ किए जा सकने वाले डीआईपी स्विच चुनें। यह सुरक्षात्मक टेप सफाई के दौरान अशुद्धियों को रोकता है और प्रोसेसिंग के बाद इसे हटाया जा सकता है, जिससे स्विच की दीर्घकालिक स्थिरता सुनिश्चित होती है। औद्योगिक डीआईपी स्विचों के लिए अक्सर पूछे जाने वाले प्रश्नप्रश्न 1: डीआईपी स्विच के लिए पिच का क्या अर्थ है?पिच से तात्पर्य आसन्न पिनों के बीच की केंद्र-से-केंद्र दूरी से है। उद्योग मानक पिच 2.54 मिमी (0.1 इंच) है, जो अधिकांश यूनिवर्सल पीसीबी लेआउट के साथ संगत है। अति-कॉम्पैक्ट मिनी उपकरणों के लिए, बोर्ड पर जगह बचाने के लिए 1.27 मिमी हाफ-पिच मॉडल उपलब्ध हैं। Q2: क्या मैं माउंटेड डीआईपी स्विच वाले पीसीबी को साफ कर सकता हूँ?जी हां, लेकिन केवल सीलबंद और सफाई योग्य डीआईपी स्विच के लिए। इन स्विचों के स्लाइडर्स पर अस्थायी सुरक्षात्मक टेप लगा होता है, जो फ्लक्स, धूल और सफाई विलायक को आंतरिक यांत्रिक संरचना में प्रवेश करने से रोकता है। पीसीबी सफाई प्रक्रिया पूरी होने के बाद बस टेप को हटा दें। प्रश्न 3: औद्योगिक डीआईपी स्विच का सेवा जीवन क्या है?डीआईपी स्विच को निश्चित हार्डवेयर कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया है, न कि बार-बार दैनिक संचालन के लिए। इनकी यांत्रिक सेवा अवधि 1,000 से 2,000 संचालन तक होती है। यह अवधि उपकरण के जीवन चक्र के दौरान उपकरण की खराबी को ठीक करने, स्थापना और नियमित रखरखाव के लिए पूरी तरह से पर्याप्त है। प्रश्न 4: स्लाइड टाइप या पियानो टाइप डीआईपी स्विच में से कौन सा बेहतर है?यह आपके पीसीबी इंस्टॉलेशन की स्थिति पर निर्भर करता है। स्लाइड-टाइप स्विच उन पीसीबी के लिए बेहतर होते हैं जो ऊपर की ओर लगे हों और जिनमें काम करने के लिए पर्याप्त जगह हो, क्योंकि इनसे स्थिति की जाँच करना आसान हो जाता है। पियानो-टाइप स्विच उन पीसीबी के लिए एकमात्र विकल्प हैं जो किनारों पर लगे हों या जिनके ऊपर की जगह अवरुद्ध हो, और इनकी सेवा अवधि और स्थिरता में कोई अंतर नहीं होता। Q5: क्या औद्योगिक नियंत्रण परियोजनाओं के लिए रोटरी डीआईपी स्विच आवश्यक हैं?रोटरी डीआईपी स्विच विशेष रूप से एड्रेस कोडिंग और चैनल सेटिंग के लिए उपयोग किए जाते हैं। स्लाइड स्विच की तुलना में, ये अधिक सटीक डिजिटल पोजिशनिंग प्रदान करते हैं और कॉन्फ़िगरेशन त्रुटियों से बचाते हैं। एकीकृत एड्रेस प्रबंधन की आवश्यकता वाले बहु-उपकरण समानांतर औद्योगिक नियंत्रण प्रणालियों के लिए इनकी अत्यधिक अनुशंसा की जाती है।
