एमसीएस टर्मिनल ब्लॉकों के साथ जटिल वायरिंग सिस्टम को अनुकूलित करें

इलेक्ट्रॉनिक सिस्टम्स के अधिक परिष्कृत होने के साथ, दर्जनों वायर-टू-बोर्ड और बोर्ड-टू-बोर्ड कनेक्शनों का प्रबंधन कैबिनेट इंटीग्रेटर्स के लिए एक जटिल लॉजिस्टिक्स समस्या बन सकता है। मल्टी कनेक्शन सिस्टम (MCS) औद्योगिक वायरिंग को संभालने का एक मानकीकृत और अत्यधिक लचीला तरीका प्रदान करता है। यह लेख बताता है कि MCS आर्किटेक्चर को अपनाने से आपके उत्पाद डिज़ाइन वर्कफ़्लो को कैसे नया रूप दिया जा सकता है और साइट पर वायरिंग से जुड़े जोखिमों को कैसे कम किया जा सकता है।

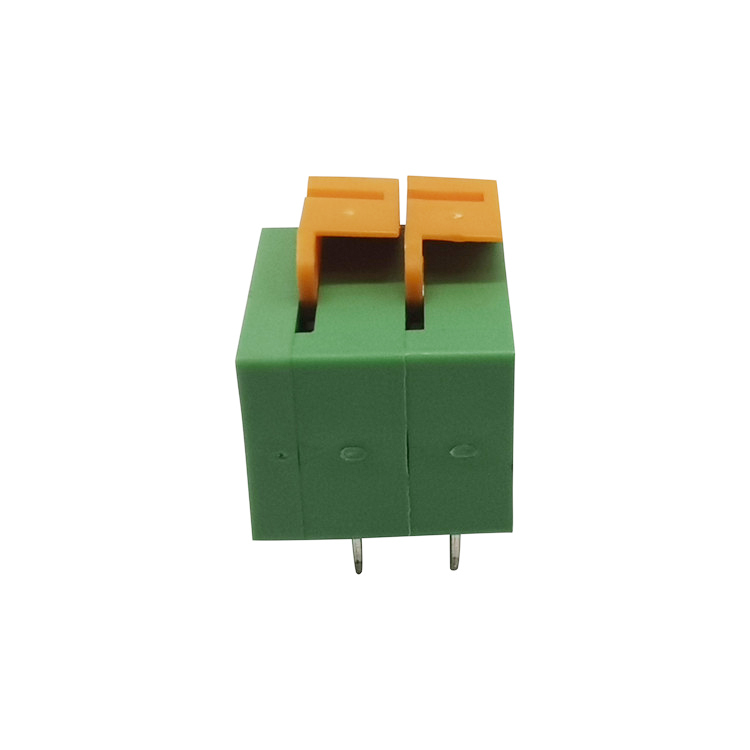

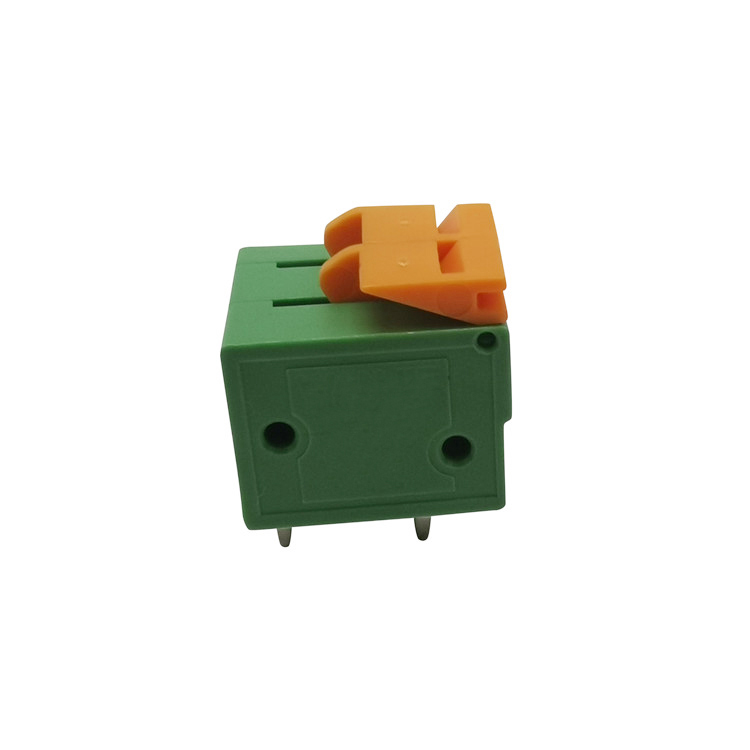

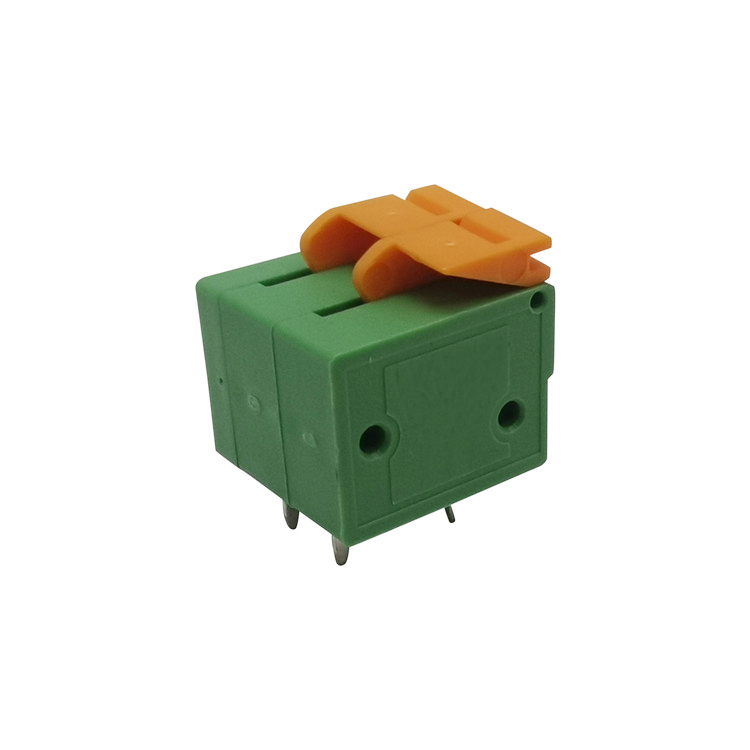

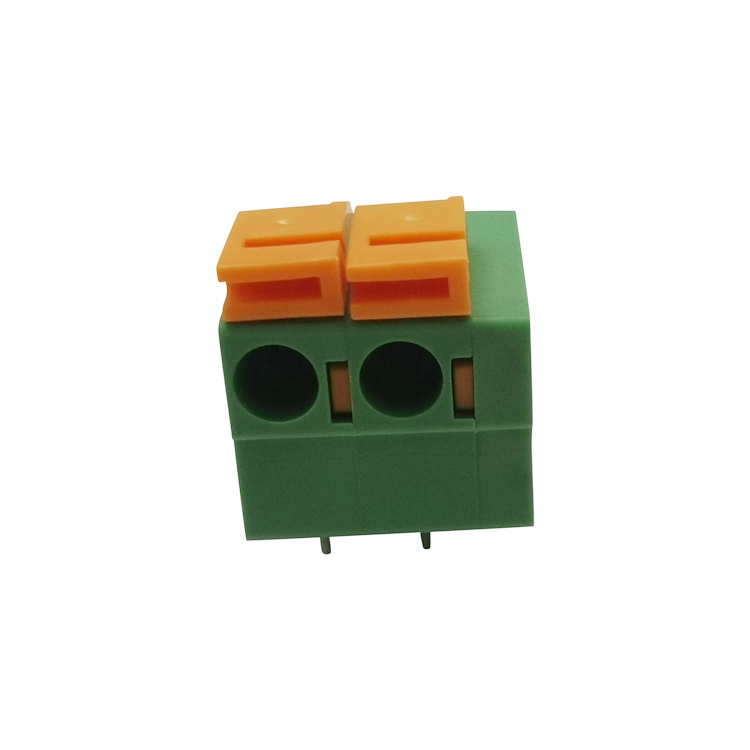

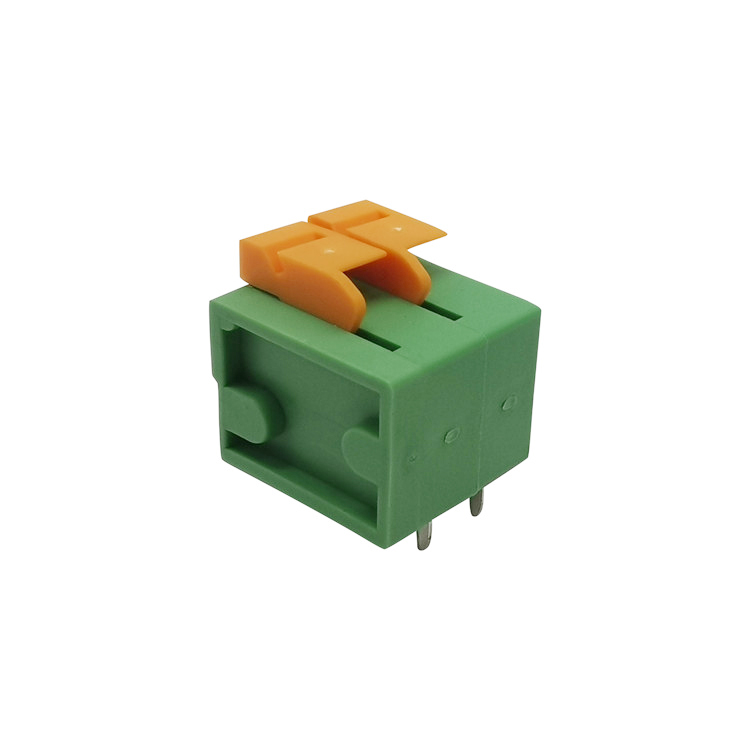

MCS टर्मिनल ब्लॉक क्या हैं?

MCS का मतलब मल्टी कनेक्शन सिस्टम है। यह कोई एक अकेला कनेक्टर नहीं है। बल्कि, यह एक एकीकृत ढांचे के तहत निर्मित परस्पर क्रियाशील कनेक्टर्स का एक पूरा समूह है। यह सिस्टम मिश्रित पावर और सिग्नल सर्किट को सहजता से संभालता है।

एमसीएस प्लग करने योग्य पीसीबी टर्मिनल यह अत्यधिक लचीलापन प्रदान करता है। एक सुसंगत डिज़ाइन प्लेटफ़ॉर्म का उपयोग करके, इंजीनियर पूरे उपकरण में वायर-टू-बोर्ड, वायर-टू-वायर और बोर्ड-टू-बोर्ड कनेक्शन लागू कर सकते हैं।

एमसीएस आर्किटेक्चर के प्रमुख लाभ

1. अत्यधिक मॉड्यूलरिटी

मानक एमसीएस सिस्टम इंजीनियरों को हेडर और मेटिंग प्लग को स्वतंत्र रूप से मिलाने की अनुमति देते हैं।

यदि आपको मशीन के किसी एक भाग को अपग्रेड या संशोधित करने की आवश्यकता है, तो आपको केवल उस स्थानीय मॉड्यूल को समायोजित करना होता है। पूरे वायरिंग हार्नेस को फिर से डिज़ाइन करने की कोई आवश्यकता नहीं है। इससे रीडिज़ाइन चक्र कम हो जाते हैं और प्रोटोटाइप के विभिन्न चरणों के दौरान बहुत सारा अतिरिक्त काम बच जाता है।

2. उच्च घनत्व और कॉम्पैक्ट फुटप्रिंट

कंट्रोल कैबिनेट के अंदर पीसीबी के लिए जगह हमेशा सीमित होती है।

उच्च घनत्व वाले MCS टर्मिनल विश्वसनीय विद्युत पृथक्करण बनाए रखते हुए छोटे पिच आकार का उपयोग करते हैं। आप क्रॉसस्टॉक या इन्सुलेशन संबंधी जोखिमों के बिना एक छोटे PCB पर अधिक सिग्नल लाइनें और पावर सर्किट लगा सकते हैं।

3. गलत मिलान को रोकने के लिए अंतर्निहित कोडिंग

सघन नियंत्रण पैनलों में, केबल को गलत पोर्ट में लगाने से उपकरण को नुकसान हो सकता है या चालू करने के दौरान सिस्टम बंद हो सकता है।

अधिकांश एमसीएस यूनिट कॉन्फ़िगर करने योग्य कोडिंग पिन के साथ आते हैं। यह मैकेनिकल इंटरलॉक केवल तकनीशियनों को ही अनुमति देता है। प्लग कनेक्टर उन्हें उनके संबंधित हेडर में एकीकृत करें। इससे साइट स्टार्टअप के दौरान अक्सर सामने आने वाली मानवीय वायरिंग त्रुटियों को दूर किया जा सकता है।

एमसीएस टर्मिनल ब्लॉक बनाम सामान्य प्लगेबल टर्मिनल ब्लॉक

एमसीएस कनेक्टर्स के लिए प्रमुख अनुप्रयोग

अपने लचीले डिजाइन के कारण, एमसीएस वायर-टू-बोर्ड कनेक्टर उच्च विश्वसनीयता वाले औद्योगिक प्रणालियों में व्यापक रूप से उपयोग किए जाते हैं:

रेल परिवहन: नियंत्रण प्रणालियाँ जिन्हें स्थिर, त्रुटिरहित और मॉड्यूलर कनेक्शन की आवश्यकता होती है

भवन स्वचालन: जटिल एचवीएसी नियंत्रक और स्मार्ट बिल्डिंग सेंट्रल हब

चिकित्सा उपकरण: मॉड्यूलर उपकरण जिन्हें रखरखाव या उन्नयन के लिए बार-बार मॉड्यूल बदलने की आवश्यकता होती है।

औद्योगिक स्वचालन: उच्च घनत्व वाले I/O मॉड्यूल और PLC विस्तार इकाइयाँ

सही एमसीएस समाधान का चयन कैसे करें

जब आप निर्माताओं से एमसीएस टर्मिनल ब्लॉक खरीदते हैं, तो सबसे पहले इन प्रमुख विशिष्टताओं की पुष्टि करें:

1. पिच विकल्प: सामान्य पिचों में 3.5 मिमी, 3.81 मिमी, 5.0 मिमी और 7.5 मिमी शामिल हैं। कार्यशील वोल्टेज और उपलब्ध पीसीबी स्थान के आधार पर अपना चयन करें।

2. कनेक्शन तकनीक: आधुनिक एमसीएस सिस्टम विभिन्न असेंबली वर्कफ़्लो के अनुरूप पारंपरिक स्क्रू क्लैम्पिंग और तेज़ पुश-इन स्प्रिंग कनेक्शन दोनों का समर्थन करते हैं।

3. लॉकिंग तंत्र: उच्च कंपन वाले वातावरण के लिए, कनेक्शन को सुरक्षित रखने और आकस्मिक डिस्कनेक्शन को रोकने के लिए स्नैप लैच, स्क्रू फ्लैंज या लीवर लॉक चुनें।

MCS टर्मिनल ब्लॉक के लिए अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: एमसीएस टर्मिनल ब्लॉक और सामान्य प्लगेबल टर्मिनल ब्लॉक में क्या अंतर है?

ए: साधारण प्लगेबल टर्मिनल केवल अलग-अलग प्लग और हेडर के जोड़े होते हैं। एमसीएस एक संपूर्ण सिस्टम है। इसमें मैचिंग एक्सेसरीज़, कई कनेक्शन फॉर्मेट और उन्नत एंटी-मिसमेट फीचर्स शामिल हैं। आपके पूरे प्रोजेक्ट में सभी कंपोनेंट एक साथ सुसंगत रूप से काम करते हैं।

Q2: क्या MCS कनेक्टर एक ही समय में सिग्नल और पावर दोनों को ले जा सकते हैं?

ए: जी हाँ। मल्टी कनेक्शन सिस्टम को मिश्रित सिग्नल और पावर रूटिंग के लिए डिज़ाइन किया गया है। सही पिच और संपर्क सामग्री का चयन करके, आप एक ही पीसीबी पर उच्च-शक्ति वाली पावर लाइनों के साथ-साथ कम-वोल्टेज डेटा ट्रेस को सुरक्षित रूप से चला सकते हैं।

Q3: क्या एमसीएस टर्मिनल ब्लॉक स्वचालित एसएमटी असेंबली के साथ संगत हैं?

ए: बिल्कुल। कई एमसीएस प्लगेबल पीसीबी टर्मिनल टेप-एंड-रील पैकेजिंग में आते हैं। इनमें उच्च तापमान प्रतिरोधी प्लास्टिक का उपयोग किया जाता है, इसलिए इन्हें उच्च मात्रा में स्वचालित उत्पादन के लिए मानक एसएमटी रिफ्लो सोल्डरिंग प्रक्रिया से गुजारा जा सकता है।
